Область применения
Пресс ручной гидравлический ПРГ-70 предназначен для профессиональной опрессовки шестигранником кабельных наконечников и гильз сечением до 70 мм2 включительно (для медных наконечников и гильз обжимаемые сечения не должны превышать 50 мм2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРГ-70 изготовлен в соответствии с требованиями ГОСТ12.02.040-79, ГОСТ12.2.086-83, ГОСТ17411-91.
Шестигранные матрицы изготовлены в соответствии с немецкой спецификацией DIN 48083.
ХРАНЕНИЕ
Условия хранения для упакованных приборов должны соот-ветствовать условиям хранения 3 по ГОСТ 15150. В помещении, где хранятся приборы не должно быть среды вызывающей коррозию материалов, из которых он изготовлен.
Температурный диапазон при хранении и переноске должен соответствовать величине, указанной выше. В случае переноски пресса при меньших температурах, необходимо выждать время не менее 3-х часов перед началом работы
При длительном хранении пресса необходима смазать его антикоррозийной смазкой.
Переноску и хранение желательно осуществлять в стальном чемоданчике, входящим в комплект поставки.
ВНИМАНИЕ! Пресс гидравлический ручной электромонтажный ПРГ-70 не предназначен для обжима наконечников и гильз, выполненных из нержавеющей стали!
ВНИМАНИЕ! ПРГ-70 не предназначен для работы под напряжением!
ВНИМАНИЕ! На шестигранные матрицы, входящие в комплект пресса ПРГ-70, даётся пожизненная гарантия. В случае поломки матриц (при соблюдении инструкции по эксплуатации) производитель обязуется заменить матрицы в срок, не более 2-х месяцев.
ОПИСАНИЕ И СОСТАВНЫЕ ЧАСТИ
Внешний вид пресса и его основные части показаны на рисун-ке:
Чтобы привести пресс в рабочее состояние необходимо вставить в рабочую область пресса подходящие по размерам матрицы.
ВНИМАНИЕ! Перед началом работы необходимо убедиться, что матрицы подобраны правильно, иначе возможна поломка пресса либо неправильное обжатие наконечника.
Плотно закрутить спускной вентиль по часовой стрелке. Затем подвижная рукоятка пресса поднимается вверх на полный ход до упора, при этом поднимается сердечник масленого нагнетателя и открывается клапан подачи масла. Между матрицей и пуансоном помещается обжимаемая деталь. Когда рукоятка опускается вниз, пропускной клапан открывает путь маслу в линию нагнетания. Под давлением масла начинает двигаться поршень, перемещая пуан-сон и сжимая возвратную пружину. По достижению рукоятки край-него положения необходимо поднять её вверх. Под действием воз-вратной пружины, поршень вернётся в исходное положение. Эти действия нужно повторить несколько раз, пока матрицы не сопри-коснуться друг с другом. Затем, медленно ослабляя спускной вен-тиль постепенно сбрасывается давление через клапан и масло стекает обратно в масленый резервуар. После, закрывается спуск-ной вентиль. Пресс вернулся в первоначальное состояние.
ВНИМАНИЕ
1. Не продолжайте сжимать рукоятку пресса, после соединения матрицы, это приведёт к поломке пресса;
2. Не подвергайте ударам рабочую часть пресса, чтобы избежать деформации;
3. В прессе должно использоваться только отфильтрованное и чис-тое масло.
4. Спускной вентиль откручивается плавно, не допуская резкого сброса давления.
ШЕСТИГРАННЫЕ МАТРИЦЫ
В комплектацию пресса входит комплект никелирован-ных шестигранных матриц, изготовленных по немецкой специфи-кации DIN 48083. Матрицы рекомендованы для работы с нако-нечниками стандарта DIN (стенки которых тоньше, чем у нако-нечников, изготовленных по российским ГОСТам). При обжиме наконечников изготовленных, например, по ГОСТ9581-80, обра-зуются «щёчки». Качество опрессовки, а именно разрушающее усилие, при этом соответствует норме.
Основные размеры матриц приведены в таблице:
|
Сечение, кв.мм. |
Основные размеры матриц, мм |
|
Диагональ, А |
Сторона, В |
Толщина, С |
|
4 |
4 |
2 |
9 |
|
6 |
5 |
2,5 |
9 |
|
8 |
6 |
3 |
9 |
|
10 |
7 |
3,5 |
9 |
|
16 |
9 |
4,5 |
9 |
|
25 |
11 |
6 |
9 |
|
35 |
12,5 |
6,5 |
9 |
|
50 |
14,5 |
7,5 |
9 |
|
70 |
16,5 |
8 |
9 |
Все размеры приведены с точность ±0,2мм.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
В первое время работы пресса допустимо появление не-большого количества масла на поршне.

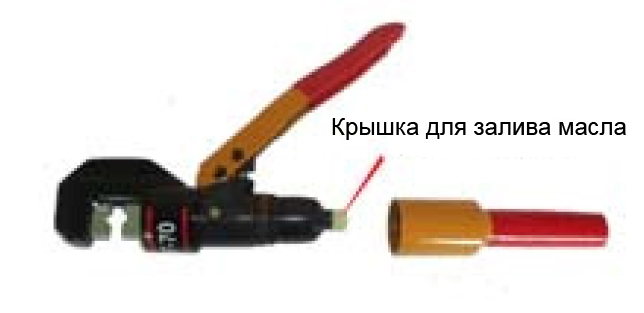

После длительного использования пресса уровень масла уменьшится и потребуется доливка либо полная замена масла. Для этого откручивается неподвижная рукоятка, откручивается крышка и заливается отфильтрованное гидравлическое масло. После чего, необходимо осла
