Пресс гидравлический ручной ПРГ-300В РОСТ
Код товара: 78-3903003
Цена: 9 992 руб / шт
- Бренд: РОСТ
- Артикул: 3903003
- Тип изделия: Гидравлический, Ручной
- Габаритные размеры, мм: 500x140x75
- Вес товара (Вес нетто), кг: 4,8
- Вес товара в упаковке (Вес брутто), кг: 7
- Ширина (ед.), мм: 75
- Высота (ед.), мм: 140
- Длина (ед.), мм: 500
- Опрессовываемое сечение: 16-300 мм2
- Тип прессуемых наконечников: Неизолированные
- Максимальное усилие: 22 т
- Клапан ограничения давления: Да
- Гидравлический насос: Встроенный
- Профиль сечения в месте опрессовки: Шестигранник
- Матрицы в комплекте, мм2: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300
- Рабочий ход поршня, мм: 22
Описание к "Пресс гидравлический ручной ПРГ-300В РОСТ"
НАЗНАЧЕНИЕ
Пресс ручной гидравлический электромонтажный со встроен-ным насосом ПРГ-300В предназначен для опрессовки кабельных наконечников и гильз в местах соединения электрических кабе-лей (как с алюминиевыми, так и с медными жилами) площадью сечения 16-300мм2. Опрессовка производится гексагональным (шестигранным) методом. Пресс имеет встроенный защитный клапан, предохраняющий пресс от чрезмерных усилий на рукоят-ках.
ВНИМАНИЕ! Опрессовка медных наконечников возможна только сечением до 240 мм2
КОМПЛЕКТАЦИЯ
В комплект поставки входит пресс гидравлический, комплект шестигранных никелированных матриц, стальной чемодан для хранения и переноски и инструкция по эксплуатации. С данной моделью ПРГ-300В предлагаются матрицы следующего размера: 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 мм2.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ПРГ-300В изготовлен в соответствии с требованиями ГОСТ12.02.040-79, ГОСТ12.2.086-83, ГОСТ17411-91.
Шестигранные матрицы изготовлены в соответствии с немец-кой спецификацией DIN 48083.
ХРАНЕНИЕ
Условия хранения для упакованных приборов должны соот-ветствовать условиям хранения 3 по ГОСТ 15150. В помещении, где хранятся приборы не должно быть среды вызывающей коррозию материалов, из которых он изготовлен.
Температурный диапазон при хранении и переноске должен соответствовать величине, указанной выше. В случае переноски пресса при меньших температурах, необходимо выждать время не менее 3-х часов перед началом работы
При длительном хранении пресса необходима смазать его антикоррозийной смазкой.
Переноску и хранение желательно осуществлять в стальном чемоданчике, входящим в комплект поставки.
ВНИМАНИЕ! Пресс гидравлический ручной электромонтажный ПРГ-300В не предназначен для обжима наконечников и гильз, выполнен-ных из нержавеющей стали!
ВНИМАНИЕ! ПРГ-300 не предназначен для работы под напряжением!
ВНИМАНИЕ! На шестигранные матрицы, входящие в комплект пресса ПРГ-300, даётся пожизненная гарантия. В случае поломки матриц (при соблюдении инструкции по эксплуатации) производи-тель обязуется заменить матрицы в срок, не более 2-х месяцев.
ОПИСАНИЕ И СОСТАВНЫЕ ЧАСТИ

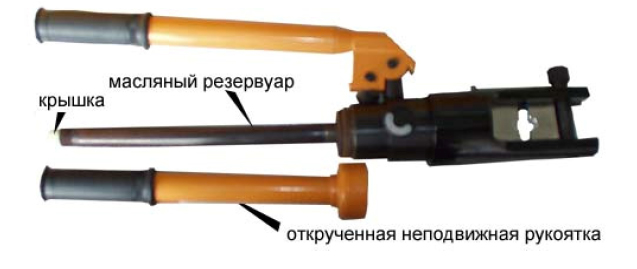

Внешний вид пресса и его основные части показаны на рисун-ке:
Чтобы привести пресс в рабочее состояние необходимо вставить в рабочую область пресса подходящие по размерам матрицы.
ВНИМАНИЕ! Перед началом работы необходимо убедиться, что матрицы подобраны правильно. Совпадение сечения наконечника с сечением матриц не обязательно. Главное – хорошее обжатие!
Плотно закрутить спускной вентиль по часовой стрелке. Затем подвижная рукоятка пресса поднимается вверх на полный ход до упора, при этом поднимается сердечник масленого нагнетателя и открывается клапан подачи масла. Между матрицей и пуансоном помещается обжимаемая деталь. Когда рукоятка опускается вниз, пропускной клапан открывает путь маслу в линию нагнетания. Под давлением масла начинает двигаться поршень, перемещая пуан-сон и сжимая возвратную пружину. По достижению рукоятки край-него положения необходимо поднять её вверх. Под действием воз-вратной пружины, поршень вернётся в исходное положение. Эти действия нужно повторить несколько раз, пока матрицы не сопри-коснуться друг с другом. Затем, медленно ослабляя спускной вен-тиль постепенно сбрасывается давление через клапан и масло стекает обратно в масленый резервуар. После, закрывается спуск-ной вентиль. Пресс вернулся в первоначальное состояние.
При соприкосновении матриц друг с другом срабатывает за-щитный клапан.
ВНИМАНИЕ:
1. Не продолжайте сжимать рукоятку пресса, после соединения матрицы, это приведёт к поломке пресса;
2. Не подвергайте ударам рабочую часть пресса, чтобы избежать деформации;
3. В прессе должно использоваться только отфильтрованное и чис-тое масло.
4. Спускной вентиль откручивается плавно, не допуская резкого сброса давления.
ШЕСТИГРАННЫЕ МАТРИЦЫ
В комплектацию пресса входит комплект никелирован-ных шестигранных матриц, изготовленных по немецкой специфи-кации DIN 48083. Матрицы рекомендованы для работы с нако-нечниками стандарта DIN (стенки которых тоньше, чем у нако-нечников, изготовленных по российским ГОСТам). При обжиме наконечников изготовленных, например, по ГОСТ9581-80, обра-зуются «щёчки». Качество опрессовки, а именно разрушающее усилие, при этом соответствует норме.
Основные размеры матриц приведены в таблице:
|
Сечение, кв.мм. |
Основные размеры матриц, мм | ||
|
Диагональ, А |
Сторона, В |
Толщина, С | |
|
16 |
9 |
4,5 |
9 |
|
25 |
11 |
6 |
9 |
|
35 |
12,5 |
6,5 |
9 |
|
50 |
14,5 |
7,5 |
9 |
|
70 |
16,5 |
8 |
9 |
|
95 |
18,5 |
9,5 |
9 |
|
120 |
20,5 |
11 |
9 |
|
150 |
22,5 |
12 |
9 |
|
185 |
24,5 |
13 |
9 |
|
240 |
26,5 |
14 |
|
