01203 Перфоратор электрогидравлический ПЭГЛА-60

Код товара: 55-01203
01203 Перфоратор электрогидравлический ПЭГЛА-60 - фото 1
63 063 руб / шт
  1. Бренд: SHTOK
  2. Вес товара в упаковке (Вес брутто), кг: 17,30
  3. Тип инструмента: Гидравлический, Электрический
  4. Возможность приобретения доп. матриц: Нет
  5. Максимальная толщина листа, мм: 3
  6. Максимальное усилие, т: 12
  7. Матрицы в комплекте, мм: 22,5, 28,3, 34,6, 43,2, 49,6, 61,5

Описание к "01203 Перфоратор электрогидравлический ПЭГЛА-60"

Перфоратор электрогидравлический листовой аккумуляторный ПЭГЛА-60 предназначен для пробивания мягких металлических пластин диаметром 22,5-61,5мм. Преимущество инструмента в высокой эффективности, легком управлении, автоматическом реверсе. Питание за счет ионно-литиевого аккумулятора, приводится действием двигателем и управляется микроконтроллером. С гидравлической системой высокого давления устройство является идеальным инструментом для работ на строительных площадках.

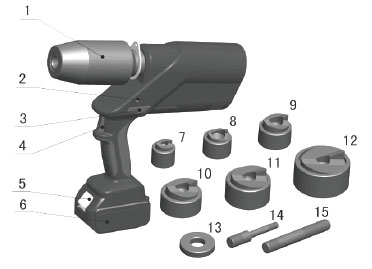

1. Цилиндр. Подача мощности.
2. Индикатор. Для зарядки аккумулятора, при низком уровне (или в случае неисправности
заряда мигает красным.
3. Реверсивный переключатель. Для ручного включения обратного хода в случае неправильной операции.
4. Триггерный переключатель. Для включения инструмента.
5. Фиксатор аккумулятора. Для блокировки аккумулятора.
6. Аккумулятор. Для подачи энергии, ионно-литиевой аккумулятор ,(18V).
7-12. Штамп и пробойник. Для перфорации отверстий.
13. промежуточное кольцо. Для уменьшения свободного хода поршня.
14-15. Шпилька Для соединения цилиндра со штампом и пробойником.





Использование инструмента

Убедитесь, что все части инструмента чистые, без загрязнений, масляных пятен, особенно на ручке и участке управления, во избежание выскальзывания инструмента во время работы.
1. В первую очередь проверьте, горит ли индикатор. Если индикатор горит более 5 сек., это означает низкий заряд аккумулятора, и что необходимо зарядить аккумулятор.
2. Выберите подходящую матрицу в зависимости от назначения.
Не превышайте номинальную мощность данного инструмента, это может привести к поломке деталей, неисправности и тем самым вызвать травмы разной степени вплоть до смертельного исхода.

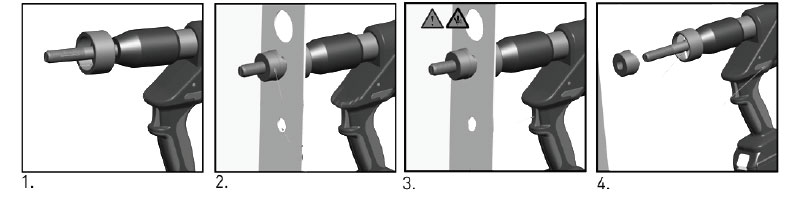

3. Используя сверло, диаметр которое немного больше, чем диаметр шпильки, просверлите ведущее отверстие в металлическом листе.
4. Вверните шпильку полностью в патрон.
5. Наденьте промежуточное кольцо на шпильку, затем пуансон. Пропустите шпильку через отверстие в металлическом листе. В конце вставьте матрицу острой кромкой по направлению к листовой стали. Убедитесь, что все детали и материал параллельны и плотно прилегают друг к другу.
Неправильная установка может привести к повреждениям компонентов инструмента.
6. Процесс пробивания запускается триггерным переключателем. Цикл пробивания завершается когда пробойник пробивает металлическую платину и когда достигается максимальный крутящий момент. После завершения цикла поршень вытаскивается автоматически.



Модель ПЭГЛА-60
Макс. давление 12 тонн
Ход поршня 27 мм
Количество резов на одной зарядке батареи Примерно 180 резов
Марка масла ВМГЗ
Температура эксплуатации -10-40 градусов С
Напряжение 18V
Время резки 3-15 с. (В зависимости от диаметра матрицы)
Charging voltage AC 100V~240V; 50~60Hz
Время зарядки Около 2-х часов
Макс. размер перфорации (кругл.) (мягкая сталь 3.5 мм толщины) 61.5 мм
Макс. размер перфорации (квадратн.) (мягкая сталь 3.5 мм толщины) 68x68 мм
Макс. размер перфорации (прямоугольн.) (мягкая сталь 3.5 мм толщины) 35x65 мм
Комплектация
Комплект «Пуансон-матрица» 22.50; 28.30; 34.60; 43.20; 49.60; 61.50
Батарея 2 шт
Шпилька 9,4 мм 1 шт
Шпилька 18,4 мм 1 шт
Промежуточное кольцо 1 шт
Зарядное устройство 1 шт
Ремкомплект цилиндра 1 шт
Ремкомплект клапана 1 шт
Защитные перчатки 1 пара
