ПГ 38/31-1100 Гусак-проходка на плоскую кровлю для ввода кабеля Малиен

Гусак-трубостойка ПГ 38/31-1100 (старое название Г-1100) предназначен для ввода или вывода кабеля или гибких труб в здание или из здания через плоскую кровлю. В современном строительстве нередко применяются при подведении коммуникаций для кондиционеров и солнечных батарей.

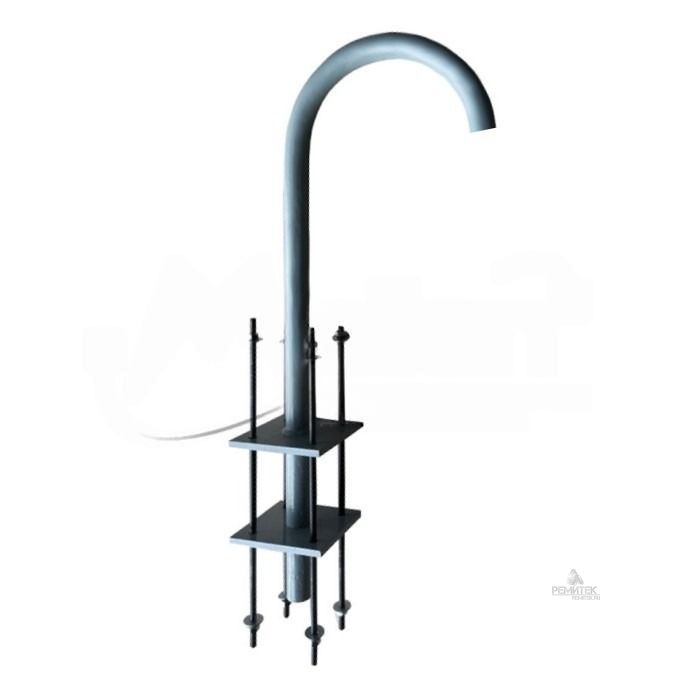

Гусак-проходка на кровлю изготовлен в виде сварной конструкции из стальной трубы диаметром 38 мм с толщиной стенки 3,5 мм (внутренний диаметр ДУ = 31 мм).
К трубе приварена верхняя упорная пластина 150х150 мм толщиной 3 мм (по согласованию гусаки могут изготавливаться со скользящей верхней пластиной, без приварки). Сварной шов проварен герметично с двух сторон пластины. В качестве ответной части крепления используется зажимная пластина 3х150х150 мм.
Высота над кровлей составляет 800 мм.

Крепление кабельного гусака на кровле здания осуществляется двумя способами:
1. Крепление сквозное при помощи резьбовых шпилек М10х500, гаек М10 и шайб 10.
2. Крепление анкерное при помощи анкера М8х100.

Для обеспечения герметичности рекомендуется использование резиновой подкладки 200х200 толщиной 3 мм.
После установки стыки промазать битумным герметиком. Резьбовые соединения промазать смазкой типа Солидол.

Для защиты от коррозии поверхность трубостоек имеет прочное порошково-полимерное покрытие серого цвета (RAL 7040), но, по согласованию с производителем (с компанией Малиен), для повышения антикоррозионных свойств, изделия могут быть оцинкованы методом горячего цинкования.

Комплектация:
- мачта трубостойки – 1 шт.;
- зажимная пластина – 1 шт.;
- шпилька М10х500 – 4 шт.;
- гайка М10 – 8 шт.;
- шайба 10 мм – 8 шт.;
- транспортная упаковка;
- паспорт ;

Артикул	888317
Материал	сталь
Покрытие	прочное порошково-полимерное покрытие, цвет серый (RAL 7040)
Габаритные размеры товара в упаковке, ДхШхВ, мм	1120х400х160
Гарантийный срок хранения	5 лет
Гарантийный срок эксплуатации	1 год
Высота над кровлей, мм	800
Внутренний диаметр трубостойки ДУ, мм	31
Внешний диаметр трубостойки, мм	38
Вес упакованного товара, кг	10
