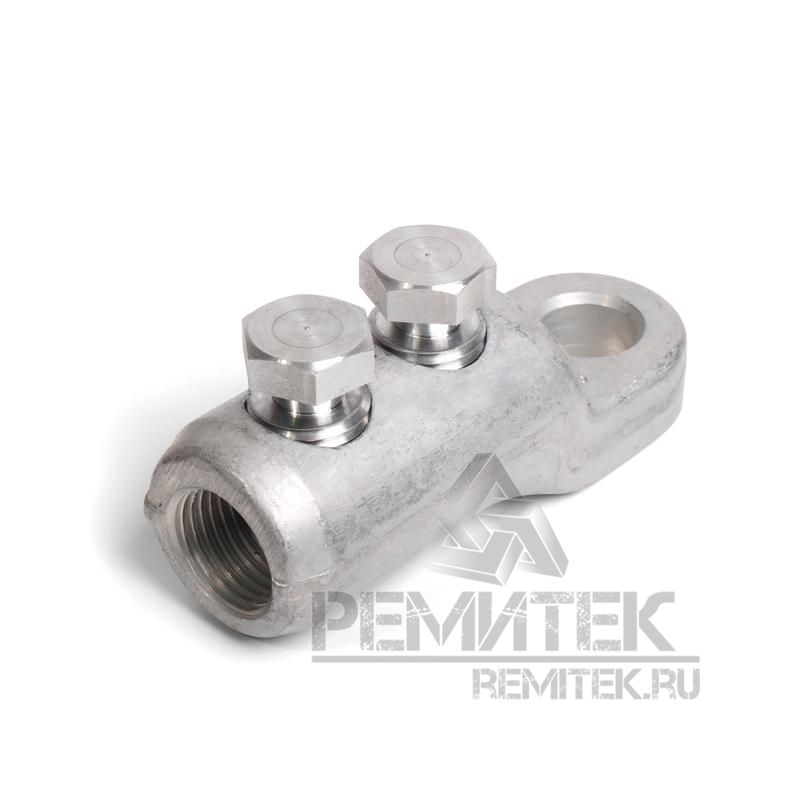

Наконечник болтовой 2НБП-35/50 КВТ

Тип коннектора: наконечник болтовой
Особенности конструкции: Рядное расположение болтов
Рабочее напряжение, до (кВ): 20
Материал жилы: алюминий/медь
Сечение жилы, мм²: 35/50
Класс гибкости жилы: 1/2/3/4
Материал контактной части: алюминиевый сплав
Покрытие контактной части: без покрытия
Размер крепёжного болта: М10
Технология монтажа: срывные болты

размер	L	L1	L2	S	D	d	d1	N	A
значение (мм)	64.5	22.5	35	8	10.5	21	11	10	10.5

• Предназначены для оконцевания кабелей с изоляцией из ЭПР и сшитого полиэтилена на напряжение до 20 кВ
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Рядное расположение болтов на корпусе наконечника
• Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля
• Материал корпуса и болтов: специальный алюминиевый сплав
• Покрытие: без покрытия
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
