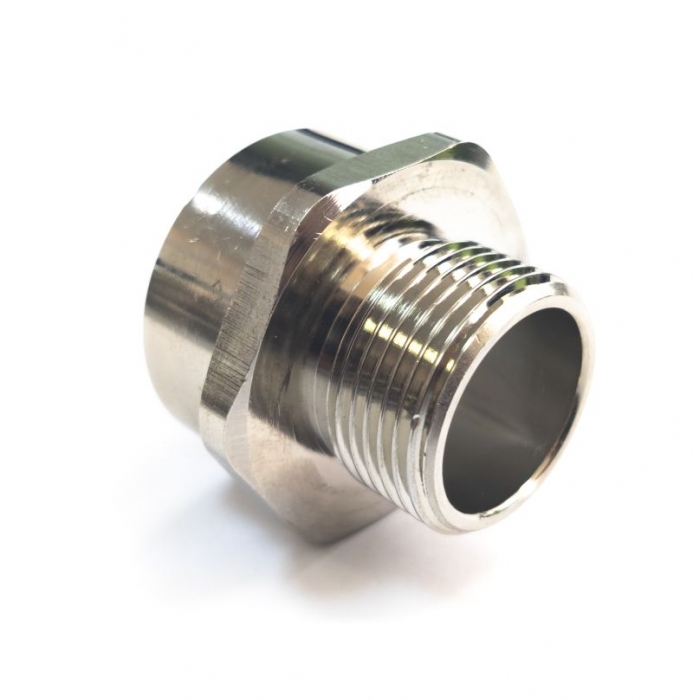

Ex-переходная муфта МПВЛ-G1 1/4-К1 1/4 Ех е II Gb U ГОФРОМАТИК (ЗЭТАРУС)

Переходные муфты резьбовые взрывозащищённые типа МПВ предназначены для использования в качестве переходного элемента между кабельным вводом и оборудованием для согласования резьбы разного размера и типа, а также выполняют функцию поддержания необходимого уровня и вида взрывозащиты Ex-оборудования II группы в местах (кроме подземных выработок шахт и их наземных строений), опасных по взрывоопасным газовым средам. Ex-переходные муфты типа МПВ соответствует техническому регламенту Таможенного союза ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах и изготовлены в соответствии с требованиями ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012 и ТУ 3449-020-99856433-2015, имеют вид взрывозащиты е , маркировку взрывозащиты Ех е II Gb U по ГОСТ Р МЭК 60079-0-2011 Переходные муфты взрывозащищенные устанавливаются в отверстия электротехнических устройств с толщиной стенки более 6 мм, снабжённых резьбой, соответствующего размеру и типу резьбы Б переходной муфты, а кабельный ввод либо другое устройство ввода вкручивается в резьбовое отверстие А переходной муфты (см. чертеж). Крепление переходной муфты производится резьбой на корпусе. Ex-переходные муфты типа МПВЛ изготовлены из шестигранных прутков латуни марки ЛС 59-1 ГОСТ 2060-2006 с последующим покрытием Нб6 по ГОСТ 9.303-84. Ex-переходные муфты типа МПВН изготовлены из шестигранных прутков нержавеющей стали марки 08Х18Н10 по ГОСТ 5632-2014. Технические характеристики Климатическое исполнение УХЛ 1 по ГОСТ 15150-69 Материал изготовления взрывозащищенной заглушки Никелированная латунь или нержавеющая сталь Маркировка взрывозащиты Ех е II Gb U по ГОСТ Р МЭК 60079-0-2011 Температура эксплуатации -60°C ~ 150°C Выпускается по ТУ 3449-020-99856433-2015 Артикул Тип переходной муфты Размер и тип резьбы А Размер и тип резьбы Б Длина резьбы LА, мм Длина резьбы LБ, мм Размер  под ключ  S, мм zeta30592 МПВ-G1 1/4-К1 ? G1 1/4 -В К1 1/4 16 15 45
