Внедорожник российской опрессовки
При покупке инструмента для опрессовки наконечников первый вопрос, который должен адресовать покупатель продавцу: "Под какой стандарт (или серию) наконечников рассчитан данный инструмент?"
Если Вы не получаете внятного ответа, то стоит повременить с покупкой, либо вообще отказаться от нее; в противном случае, вы рискуете приобрести просто груду бесполезного металла за большие или меньшие деньги и изуродовать с десяток кабельных наконечников.
Единственный случай, когда вам нет необходимости терзать продавца дотошными вопросами, - если речь идет о Прессах Механических Универсальных ПМУ-120 (КВТ) и ПМУ-240 (КВТ). Именно этот инструмент, не имеющий аналогов на российском рынке, прекрасно справляется с опрессовкой ЛЮБОЙ серии, ЛЮБОГО стандарта наконечников и гильз — как медных, так и алюминиевых! Это даже не два и не три в одном, это настоящий "Hammer" российского бездорожья. Похоже, именно это качество, равно как и исключительная простота и надежность конструкции сделали данный инструмент столь популярным, и он пришелся по нраву загадочной русской душе.
В условиях, когда на электротехническом рынке существуют более двух десятков различных стандартов и серий кабельных наконечников (отдельно медных и отдельно алюминиевых), а весь предлагаемый инструмент узкоспециализирован и рассчитан лишь под определенные стандарты коннекторов, - выбор модели ПМУ представляется более чем оптимальным и логичным.



фото a                                                                 фото b



Представлено две основные модификации универсального инструмента: ПМУ-120 (КВТ) и ПМУ-240 (КВТ). Первая модель предназначена для опрессовки медных и алюминиевых наконечников и гильз в диапазоне сечений от 10 до 120 мм?, а вторая, соответственно, - в диапазоне сечений от 10 до 240 мм?. Поскольку оба инструмента отличаются только размерами конструктивных элементов и наличием телескопических рукояток у модели ПМУ-240 (КВТ) (для увеличения рычага и уменьшения усилия при опрессовке наконечников больших сечений), то в дальнейшем, что бы не повторяться, рассмотрим модель ПМУ-240 (КВТ) в качестве базовой.

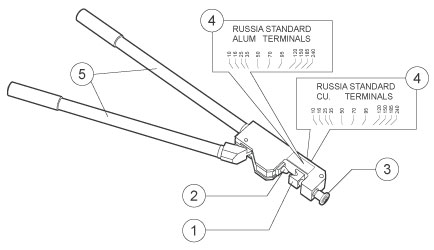

Конструктивные элементы Пресса Механического Универсального ПМУ-240 (КВТ)



  • Рабочая группа инструмента (фото b). Расположена во фронтальной части корпуса и состоит из подвижного конического пуансона [2] и V-образной матрицы [1]. Матрица соединена с корпусом инструмента посредством винтового штыря [3], который позволяет регулировать требуемое расстояние между матрицей и пуансоном, тем самым определяя глубину опрессовки наконечника в конечной точке хода пуансона.
  • Корпус рабочей части. На боковых сторонах ("щеках") корпуса расположены шкалы сечений [4]: для медных наконечников и гильз на одной стороне и для алюминиевых, соответственно, на другой. Обе шкалы приведены в соответствие с Российским ГОСТом на медные и алюминиевые наконечники и гильзы.
  • Две рукоятки [5]. Одна из которых является рабочей (подвижная), и соединена с пуансоном; а другая жестко фиксирована и встроена в корпус инструмента. Телескопическое строение рукояток позволяет, при необходимости, почти в два раза увеличить рычажное усилие.
    Тыльная сторона корпуса инструмента плоская и достаточно устойчивая, что вместе с неподвижной встроенной рукояткой образует хорошую опорную конструкцию. Поэтому при работе с данными прессами необязательно держать их в обеих руках, а можно положить (тыльной стороной) на любую ровную поверхность. Одной руки вполне достаточно для обеспечения необходимого усилия опрессовки, прикладываемого к подвижной (рабочей) рукоятке инструмента; в то время как другая придерживает в нужном положении коннектор с заведенной внутрь жилой кабеля. Таким образом, при монтажных работах данным инструментом не требуется помощник.



Для того, что бы опрессовать наконечник или гильзу, необходимо выполнить всего четыре действия:
  1. Совместить базовую риску на подвижной V-образной матрице с риской на шкале на рабочей части инструмента, соответствующей требуемому сечению наконечника путем откручивания/закручивания фиксирующего винта;
  2. Поднять подвижную (рабочую) рукоятку инструмента;
  3. Вставить наконечник или гильзу с заведенной внутрь кабельной жилой между пуансоном (при поднятии рукоятки он уходит в корпус инструмента) и V-образной матрицей;
  4. Опустить подвижную рукоятку до упора;
В зависимости от сечения и типа выбранного наконечника, длины его хвостовой части, типа кабельной жилы рекомендуется опрессовывать изделие несколько раз на равноотстоящих друг от друга расстояниях для достижения наиболее эффективного результата.

Подведем некое резюме основных качеств и преимуществ Прессов Механических Универсальных моделей ПМУ-120 (КВТ) и ПМУ-240 (КВТ).



Во-первых, благодаря специальной конструкции инструмент позволяет опрессовывать медные и алюминиевые наконечники единым встроенным механизмом: матрица - пуансон. Такого (в одном инструменте без дополнительных наборов сменных матриц) не представлено ни у отечественных производителей (для опрессовки медных наконечников используется набор матриц НИОМ, а для опрессовки алюминиевых - набор НИСО), ни среди импортного инструмента.
Во-вторых, прессом ПМУ-240 (КВТ) можно опрессовывать не только российские наконечники и гильзы сечением от 10 до 240 мм?, а ЛЮБЫЕ НАКОНЕЧНИКИ ИЛИ ГИЛЬЗЫ, ЛЮБОГО СТАНДАРТА, ЛЮБОЙ СЕРИИ с наружным диаметром НЕ ПРЕВЫШАЮЩИМ 32 мм! При этом не важно, медные они или алюминиевые, немецкие или китайские, длинные или короткие, тонко- или толстостенные, сделанные из прутка или из трубы. Единственный нюанс, что в подобных случаях матрицу придется выставлять не по российским шкалам, а "на глаз".
В-третьих, если на шкале выставлено сечение, не соответствующее сечению опрессуемого наконечника, и монтажник не одержим желанием во что бы то ни стало и как можно быстрее сомкнуть рукоятки инструмента, а делает это плавно - то при такой работе инструмент не испортит наконечник, так как весь процесс опрессовки прекрасно контролируется визуально и физически. Усилие может быть дозировано в зависимости от степени пластичности материала из которого изготовлен кабельный наконечник, толщины стенок коннектора, желаемой степени опрессовки и т.д. В этом случае, при небольшом навыке, подвижная рукоятка инструмента будет плавно доведена не до упора, а остановится в неком промежуточном положении обеспечивающим максимально эффективную опрессовку.
В-четвертых, как было отмечено, монтажные работы данным инструментом может успешно осуществлять один человек, т.к. инструмент нет необходимости держать в обеих руках, а можно положить на любую ровную поверхность.
В-пятых, высококачественный материал, простота механизма и минимальное количество подвижных частей практически сводит на нет риск поломки инструмента при грамотном использовании.
И наконец, гармония всех вышеперечисленных качеств инструмента многократно усиливается аскетичной, низкой ценой. Приобретение одного инструмента ПМУ-240 (КВТ) избавляет от необходимости покупки минимум трех-четырех специализированных инструментов (и это только по одному стандарту наконечников!), покрывающих диапазон возможностей ПМУ.

Итак, инструментом ПМУ-240 (КВТ) или ПМУ-120 (КВТ) один монтажник может опрессовать практически любой наконечник или гильзу соответствующего диапазона при минимальной затрате времени и усилий. Несложное устройство делает этот инструмент надежным и долговечным, а невысокая цена позволяет приобрести его любой организации, занимающейся монтажом.
