Удлинительный комплект КУ

Товаров:
Сумма, руб:
Cортировать по ценам: по возрастанию, по убыванию; по наименованию: А-Я, Я-А.
Фото Артикул Название Описание Купить Цена,

с НДС 18%

Удлинительный комплект КУ №1
77-67007 Удлинительный комплект КУ №1
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,2;    Напряжение:  до 10 кВ;

Комплект обеспечивает возможность подключения концевых муфт к крупногабаритным устройствам за счет увеличения длины разделки кабеля.
Добавить в корзину 568,61 руб / шт.
Удлинительный комплект КУ №2
77-67008 Удлинительный комплект КУ №2
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,1875;    Напряжение:  до 10 кВ;

Комплект обеспечивает возможность подключения концевых муфт к крупногабаритным устройствам за счет увеличения длины разделки кабеля.
Добавить в корзину 583,22 руб / шт.
Удлинительный комплект КУ №3
77-67009 Удлинительный комплект КУ №3
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,216666667;    Напряжение:  до 10 кВ;

Комплект обеспечивает возможность подключения концевых муфт к крупногабаритным устройствам за счет увеличения длины разделки кабеля.
Добавить в корзину 846,32 руб / шт.
Удлинительный комплект КУ №4
77-67010 Удлинительный комплект КУ №4
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,266666667;    Напряжение:  до 10 кВ;

Комплект обеспечивает возможность подключения концевых муфт к крупногабаритным устройствам за счет увеличения длины разделки кабеля.
Добавить в корзину 1'226,36 руб / шт.
Инструкция по монтажу удлинительных комплектов КУ для кабельных муфт

1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Удлинительные комплекты предназначены для обеспечения возможности подключения концевых термоусаживаемых муфт типов 3КВТп-10, 3КНТп-10, 3ПКВТп-10, 3ПКНТп-10 к крупногабаритным устройствам за счет увеличения длины разделки кабеля, на всех диапазонах сечений муфт. Удлинительный комплект позволяет увеличить разделку кабеля на длину до 600 мм.



2. Общие указания

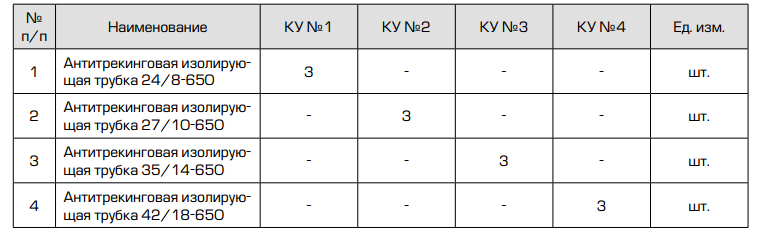

Внимательно ознакомьтесь с инструкцией по монтажу. Проверьте по комплектовочной ведомости наличие деталей в комплекте и применимость комплекта к вашему типоразмеру муфты. Подготовьте рабочее место, все необходимые инструменты и приспособления.

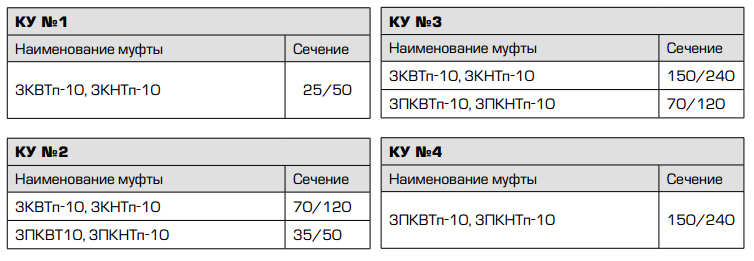

Применимость комплектов:






Для муфт типа 3КВТп-10, 3КНТп-10 монтаж производить следующим образом:



1. Подготовка и разделка кабеля.



1.1 Определить необходимую длину (L) увеличения разделки кабеля (не более 600 мм).

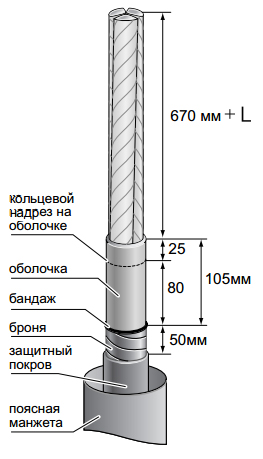

1.2 Разделать кабель согласно разме- ров, указанных на рисунке, выполняя требования п.1 инструкции по монтажу муфты.



2. Монтаж удлинительного комплекта.









2.1 Выполнить пункты 2-7 инструкции по монтажу муфты;

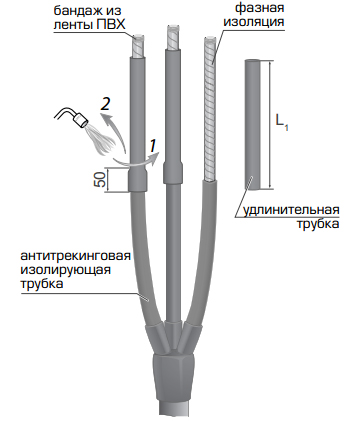

2.2 Обрезать трубки из удлинительного комплекта на длину L1 L1=L+50мм.


2.3 Надвинуть на жилы трубки из удлинительного комплекта с заходом на жильные трубки на 50 мм. трубки расположить проклееной стороной к срезу оболочки кабеля.


2.4 Усадить удлинительные трубки в направлении от корня разделки к концу жил кабеля.



Для муфт типа 3ПКВТп-10, 3ПКНТп-10 монтаж производить следующим образом:



1. Подготовка и разделка кабеля.



1.1 Определить необходимую длину (L) увеличения раделки кабеля (не более 600 мм).

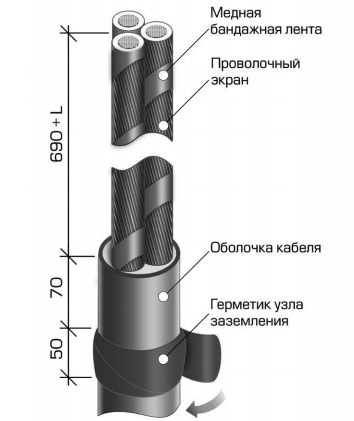

1.2 Разделать кабель согласно размеров, указанных на рисунке, выполняя требования п.1 инструкции по монтажу муфты.



2. Подготовка и разделка кабеля.



2.1 Выполнить п.2-7,2 инструкции по монтажу муфты.

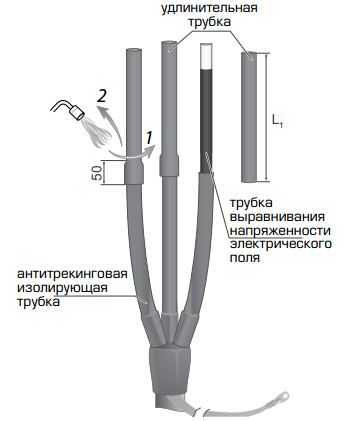

2.2 Обрезать трубки из удлинительного кмплекта на длину L1 L1=L+50мм.

2.3 Надвинуть на жилы трубки из удлинительного комплекта с заходом на жильные трубки на 50 мм. Трубки расположить проклееной стороной к срезу оболочки кабеля.

2.4 Усадить удлинительные трубки в направлении от корня разделки к концу жил кабеля.
