Комплект заземления КМПБ

Товаров:
Сумма, руб:

Cортировать по ценам: по возрастанию, по убыванию; по наименованию: А-Я, Я-А.
Фото Артикул Название Описание Купить Цена,

с НДС 18%

Комплект заземления КМПБ №1
77-66770 Комплект заземления КМПБ №1
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,051428571;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 188,12 руб / шт.
Комплект заземления КМПБ №2
77-66771 Комплект заземления КМПБ №2
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,072;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 228,73 руб / шт.
Комплект заземления КМПБ №3
77-66772 Комплект заземления КМПБ №3
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,092;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 269,33 руб / шт.
Комплект заземления КМПБ №4
77-66773 Комплект заземления КМПБ №4
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,14;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 377,60 руб / шт.
Комплект заземления КМПБ №5
77-66774 Комплект заземления КМПБ №5
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,213333333;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 770,10 руб / шт.
Комплект заземления КМПБ №6
77-66777 Комплект заземления КМПБ №6
Производитель:  КВТ КВТ;    Вес нетто, кг:  0,286666667;

Комплекты заземления КМПБ предназначены для обеспечения возможности монтажа термоусаживаемых муфт КВТ на кабели с броней из стальных или алюминиевых проволок на всех диапазонах сечений муфт.
Добавить в корзину 946,04 руб / шт.
Паспорт к КМПБ

Для муфт типа 3КВНТп-1, 4КВНТп-1, 3СТп-1, 4СТп-1, 3КВТп-10, 3КНТп-10, 3СТп-10 монтаж производить следующим образом:

Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять с кабеля наружную оболочку согласно размерам, указанным в инструкции по монтажу муфты.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 50 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;

- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая металлическую оболочку кабеля;
- обломить проволоки по сделанным надпилам;
- снять бандаж;



Монтаж провода заземления на концевых муфтах 3КВНТп-1, 4КВНТп-1, 3КВТп-10, 3КНТп-10.



Распустить (растянуть в ширину) конец провода заземления без наконечника на длине не менее 100 мм;
2.2 Расположить провод заземления вдоль металлической оболочки таким образом, чтобы его подготовленный (распущенный) конец был направлен к срезу проволок брони;
2.3 Прижать провод заземления одним витком пружины ППД из комплекта муфты так, чтобы нижний край пружины находился на расстоянии не более 10 мм от среза бронелент;
2.4 Перегнуть провод заземления в обратном направлении и произвести намотку пружины поверх провода заземления до конца;
2.5 Закрепить заземляющий провод на поверхности проволок брони пружиной ППД из комплекта.
2.6 Продолжить монтаж муфты в соответствии с инструкцией.



Монтаж провода заземления на соединительных муфтах 3СТп-1, 3СТп-10, 4СТп-1.





3.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта КМПБ на проволоках брони обоих концов кабеля.
3.2 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления из комплекта муфты.
3.3 Продолжить монтаж муфты в соответствии с инструкцией.



Для муфт типа 4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1 монтаж производить следующим образом:



1. Подготовка и разделка кабеля

1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.

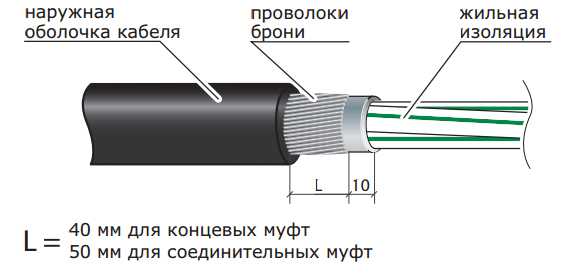

- на расстоянии 40 мм(для концевых муфт) или 50 мм (для соединительных муфт) от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и жильную изоляцию;
- обломить проволоки по сделанным надпилам;
- снять бандаж;
1.4 Продолжить разделку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты.



2. Монтаж провода заземления

2.1 Монтаж провода заземления проводится аналогично монтажу на ленточную броню, описанному в инструкции к муфте.



Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.



3. Монтаж провода заземления на соединительных муфтах 3СТп-1, 3СТп-10, 4СТп-1.

3.1 Распустить (растянуть в ширину) оба конца заземляющего провода на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта КМПБ на проволоках брони обоих концов кабеля.
3.2 Закрепить провод заземления на металлических оболочках обоих концов кабеля с помощью пружин постоянного давления из комплекта муфты.
3.3 Продолжить монтаж муфты в соответствии с инструкцией.



Для муфт типа 4ПКТп(б)-1, 5ПКТп(б)-1, 4ПСТ(б)-1, 5ПСТ(б)-1 монтаж производить следующим образом:



1. Подготовка и разделка кабеля



1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 40 мм(для концевых муфт) или 50 мм (для соединительных муфт) от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и жильную изоляцию;
- обломить проволоки по сделанным надпилам;
- снять бандаж;
1.4 Продолжить разделку кабеля в соответствии с размерами, указанными в инструкции по монтажу муфты.

2. Монтаж провода заземления



2.1 Монтаж провода заземления проводится аналогично монтажу на ленточную броню, описанному в инструкции к муфте.

Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.



Для муфт типа 1ПКВТ-10, 1ПКНТ-10 монтаж производить следующим образом:



1. Подготовка и разделка кабеля.



1.1 Подготовить концы кабеля в соответствии с инструкцией по монтажу.
1.2 Снять наружную оболочку кабеля на длину на 30 мм больше, чем указанно в инструкции по монтажу муфты.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.

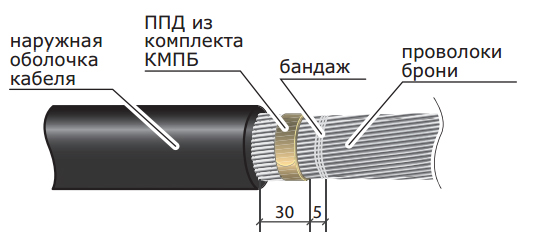

- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- на расстоянии 5мм от бандажа, в сторону среза наружной оболочки кабеля установить первую пружину постоянного давления из комплекта КМПБ;

- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную изоляцию и экран кабеля;
- обломить проволоки по сделанным надпилам;
- снять бандаж.



1.4 Очистить и обезжирить наружную оболочку кабеля на расстоянии 100 мм от среза оболочки.

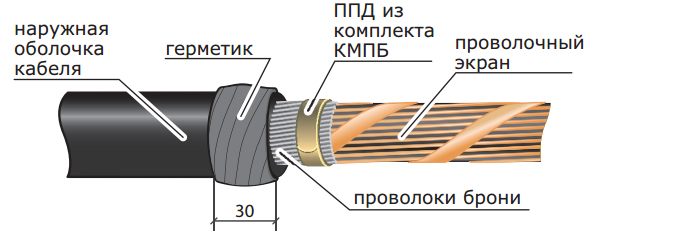

1.5 Произвести подмотку герметика по срезу оболочки. Подмотку производить аналогично инструкции по монтажу муфты. Ширина подмотки 30 мм.

2. Бандажирование проволочного экрана



2.1 Произвести бандажирование проволочного экрана в соответствии с инструкцией по монтажу муфты.
2.2 Установить вторую пружину постоянного давления из комплекта поверх проволок экрана, поместив ее на первой пружине.
2.3 Продолжить разделку кабеля и монтаж муфты в соответствии с инструкцией по монтажу.



Для муфт типа 1ПСТ-10 монтаж производить следующим образом:



1. Подготовка и разделка кабеля

1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Разместить на обоих концах кабеля манжеты из комплекта КМПБ.
1.3 Снять наружную оболочку обоих концов кабеля на длину на 30 мм больше, чем указанно в инструкции по монтажу муфты.
1.4 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и экран кабеля;
- обломить проволоки брони по сделанным надпилам;
- снять бандаж.
1.5 Продолжить разделку кабеля и монтаж муфты согласно инструкции до стадии установки защитного кожуха.



2. Монтаж провода заземления

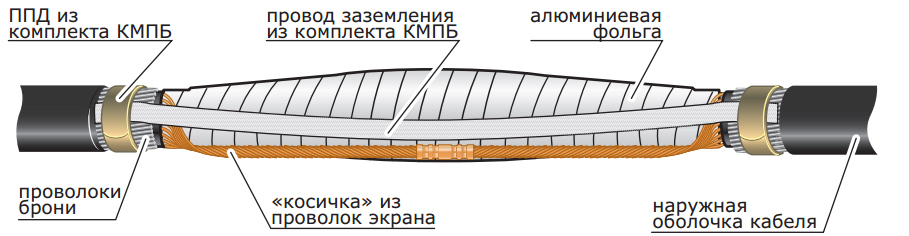

2.1 Распустить (растянуть в ширину) оба конца заземляющего провода из комплекта на длине не менее 100 мм и закрепить их с помощью пружин ППД из комплекта на проволоках брони обоих концов кабеля.

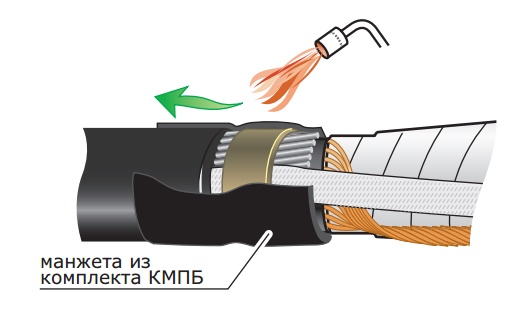

2.2 Установить манжеты из комплекта по срезу проволок брони, и усадить по направлению к наружной оболочке кабеля.



2.3 Продолжить монтаж муфты в соответсвии с инструкцией.



Для муфт типа 3ПКВТп-10, 3ПКНТп-10, 3ПСТ-10 монтаж производить следующим образом:



1. Подготовка и разделка кабеля
1.1 Подготовить концы кабеля и разместить термоусаживаемые комплектующие на кабеле в соответствии с инструкцией по монтажу муфты.
1.2 Снять наружную оболочку кабеля в соответствии с инструкцией по монтажу муфты для кабеля с броней.
1.3 Для подготовки проволочной брони к монтажу:
- на расстоянии не менее 50 мм от среза наружной оболочки кабеля произвести зачистку проволок брони до металлического блеска с помощью кордощетки или наждачной бумаги.
- на расстоянии 30 мм от среза наружной оболочки кабеля наложить бандаж из 2-3 витков бандажной проволоки;
- по бандажу, ножовкой произвести надпилы на проволоках брони, не повреждая поясную и экран кабеля;
- обломить проволоки брони по сделанным надпилам;
- снять бандаж.



2. Монтаж провода заземления на концевых муфтах 3ПКВТп-10, 3ПКНТп-10.

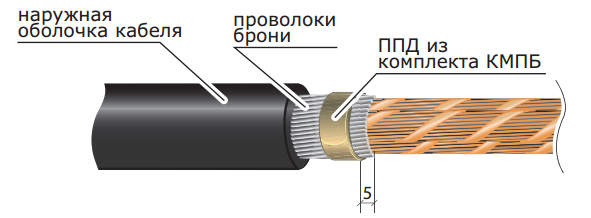

2.1 На расстоянии 5 мм от среза проволок брони установить первую пружину постоянного давления из комплекта КМПБ.

2.2 Очистить и обезжирить наружную оболочку кабеля на расстоянии 200мм от среза.
2.3 Осуществить подмотку герметиком в соответствии с инструкцией по монтажу муфты.

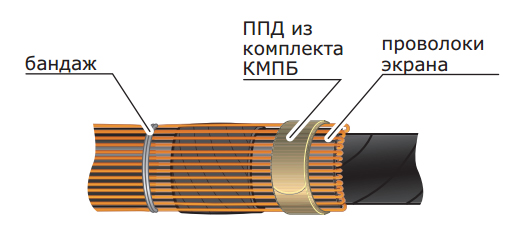

2.4 Произвести бандажирование проволочного экрана кабеля в соответствии с инструкцией по монтажу муфты.
2.5 Установить вторую пружину постоянного давления из комплекта КМПБ поверх проволок экрана, поместив ее на первой пружине.
2.6 Продолжить разделку кабеля и монтаж муфты в соответствии с инструкцией по монтажу.
2.7 На расстоянии 5 мм от среза проволок брони установить первую пружину постоянного давления из комплекта КМПБ.



3. Монтаж провода заземления на концевых муфтах 3ПСТ-10

Для монтажа провода заземления на проволочную броню необходимо использовать пружины постоянного давления из комплекта КМПБ.
